Dashboard GUI

Kubernetes GUI（Graphical User Interface）是一種為 Kubernetes 提供可視化操作的管理工具，旨在降低學習曲線並提升操作效率。 相比於 CLI（Command Line Interface），GUI 提供了直觀的界面，用戶可以透過圖形化的方式管理集群資源，觀察工作負載的狀態，並執行各種操作。

無論是開發者還是運維人員，Kubernetes GUI 都能幫助用戶快速掌握集群的運行情況，實現資源的高效分配與監控。 常見的 Kubernetes GUI 工具有 Kubernetes Dashboard、Lens 和 Octant，它們為 Kubernetes 的操作與管理提供了便捷的可視化支持。

Kubernetes Dashboard 安裝​

透過 Helm 部屬​

提示

可以參考kubernetes-dashboard進行安裝，以下是我自己的實作經驗

  1. 首先我們可以透過 chocolatey 安裝 helm (若沒有 chocolatey 可以直接安裝 helm)
choco install kubernetes-helm
  1. 透過 helm 增加 Kubernetes Deshboard repository
helm repo add kubernetes-dashboard https://kubernetes.github.io/dashboard/
  1. 確認 helm 有增加 repository
helm repo list
---

NAME                    URL
kubernetes-dashboard    https://kubernetes.github.io/dashboard/
  1. 更新一下 helm 的 repository，用以取得最新的 chart
helm repo update
---

Hang tight while we grab the latest from your chart repositories...
...Successfully got an update from the "kubernetes-dashboard" chart repository
Update Complete. ⎈Happy Helming!⎈
  1. 進行安裝 kubernetes-dashboard
helm upgrade --install kubernetes-dashboard kubernetes-dashboard/kubernetes-dashboard --create-namespace --namespace kubernetes-dashboard
---

Release "kubernetes-dashboard" has been upgraded. Happy Helming!
NAME: kubernetes-dashboard
LAST DEPLOYED: Thu Jan  9 15:48:41 2025
NAMESPACE: kubernetes-dashboard
STATUS: deployed
REVISION: 2
TEST SUITE: None
NOTES:
*************************************************************************************************
*** PLEASE BE PATIENT: Kubernetes Dashboard may need a few minutes to get up and become ready ***
*************************************************************************************************

Congratulations! You have just installed Kubernetes Dashboard in your cluster.

To access Dashboard run:
  kubectl -n kubernetes-dashboard port-forward svc/kubernetes-dashboard-kong-proxy 8443:443

NOTE: In case port-forward command does not work, make sure that kong service name is correct.
      Check the services in Kubernetes Dashboard namespace using:
        kubectl -n kubernetes-dashboard get svc

Dashboard will be available at:
  https://localhost:8443\
  1. 如果需要刪除 helm 的 kubernetes-dashboard，可以執行以下指令
helm delete kubernetes-dashboard --namespace kubernetes-dashboard

設定 Kubernetes Dashboard​

  1. 如果這個時候登入上面的 URL 會發現登入不進去，這是正常的，因為沒有 port-forward 的話，kubernetes 預設是完全隔離的！

  2. 接下來我們要取得 pods 的名，透果 get pods 這個指令，我們可以找到 pods，-n 代表在這個 namespase 之下，可以找到 kubernetes-dashboard-kong-XXX 這個 pods，並複製他的名稱

kubectl.exe get pods -n kubernetes-dashboard

---
NAME                                                    READY   STATUS    RESTARTS      AGE
kubernetes-dashboard-api-5d9c96b998-k45js               1/1     Running   0             3m34s
kubernetes-dashboard-auth-6bdbb65767-xtbhz              1/1     Running   0             3m34s
kubernetes-dashboard-kong-c5c94f484-q8zsc               1/1     Running   5 (45m ago)   79d
kubernetes-dashboard-metrics-scraper-544dcb84df-lfq8h   1/1     Running   0             3m34s
kubernetes-dashboard-web-7758b7dbb8-r5gjj               1/1     Running   0             3m34s
  1. 執行 port-forward 指令，讓我們可以直接穿透讀取到裡面的 Pods，kubernetes-dashboard-kong-XXX 這個要換成自己的
kubectl.exe -n kubernetes-dashboard port-forward kubernetes-dashboard-kong-c5c94f484-q8zsc 8443:8443
  1. 這時候登入http://localhost:8443/就能看到需要輸入 token 的網頁

kubernetes-dashboard-basic-auth

  1. 接下回到 powershell，需要另外開一個 powershell，之前的不用關，我們需要產生一個 Service Account Token，首先建立一個 default-sa.yaml 的檔案，再透過 kubectl apply 去生成他，-f 代表指定檔案
default-sa.yaml
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: kube-system-default
  labels:
    k8s-app: kube-system
roleRef:
  apiGroup: rbac.authorization.k8s.io
  kind: ClusterRole
  name: cluster-admin
subjects:
  - kind: ServiceAccount
    name: default
    namespace: kube-system
---
apiVersion: v1
kind: Secret
metadata:
  name: default
  namespace: kube-system
  labels:
    k8s-app: kube-system
  annotations:
    kubernetes.io/service-account.name: default
type: kubernetes.io/service-account-token
kubectl.exe apply -f .\default-sa.yaml
---

clusterrolebinding.rbac.authorization.k8s.io/kube-system-default unchanged
secret/default unchanged
  1. 生成 token 之後，我們需要取得 token，執行 describe secret default 能幫我們取得 secret 裡面的 token
kubectl.exe -n kube-system describe secret default
---

Name:         default
Namespace:    kube-system
Labels:       k8s-app=kube-system
              kubernetes.io/legacy-token-last-used=2024-10-31
Annotations:  kubernetes.io/service-account.name: default
              kubernetes.io/service-account.uid: bc29765a-0069-434d-a831-59136a3d30e7

Type:  kubernetes.io/service-account-token

Data
====
ca.crt:     1099 bytes
namespace:  11 bytes
token:      這邊就是要複製的token
  1. 將 token:後面那一串複製到http://localhost:8443/就可以開啟網頁了

kubernetes-dashboard-basic-auth-login

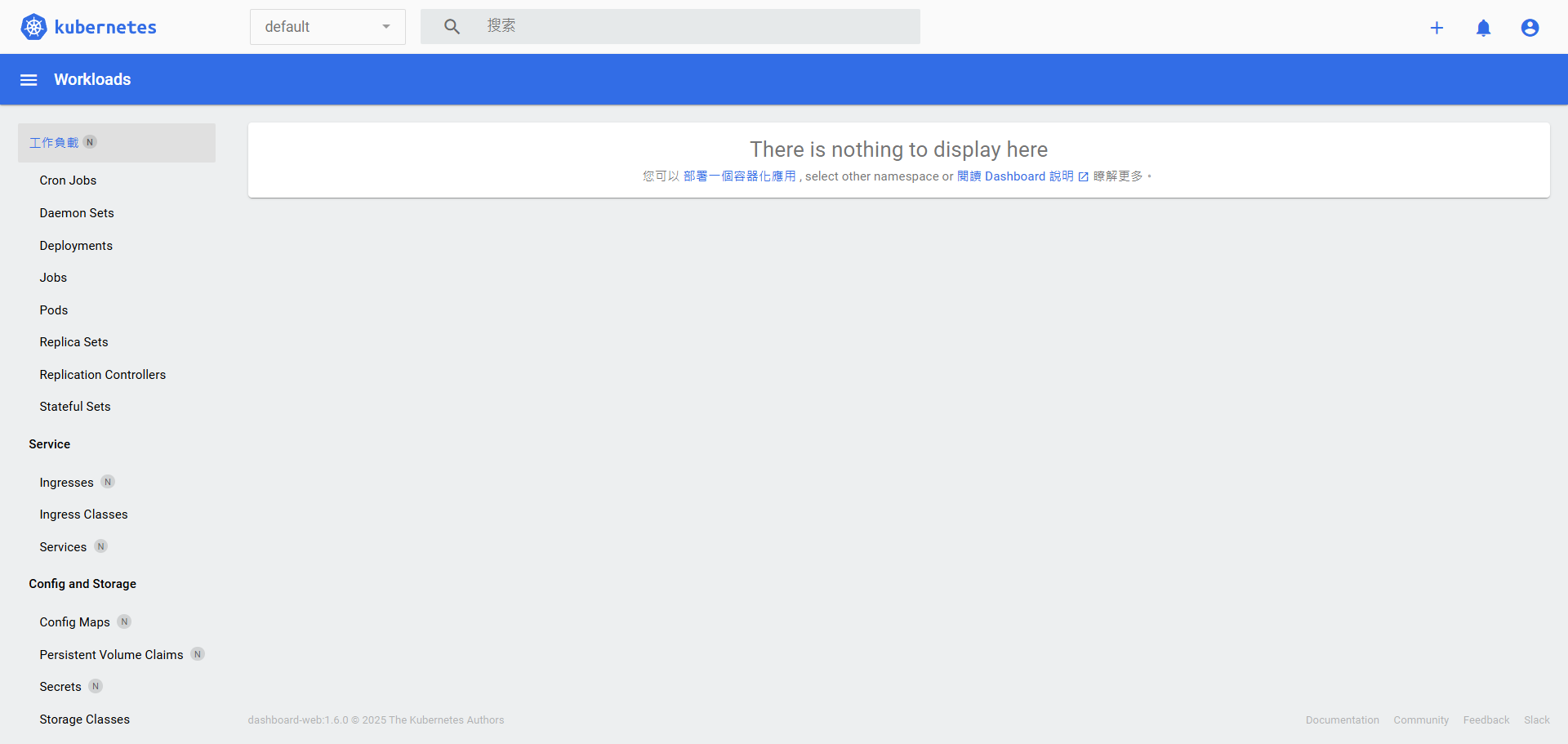

Dashboard GUI 成功畫面​

執行以下指令就可以取得https://localhost:8443/#/workloads?namespace=default就可以登入囉~

kubernetes-dashboard
